آجر چینی مشبک سنتی چیست و چه کاربردی دارد؟

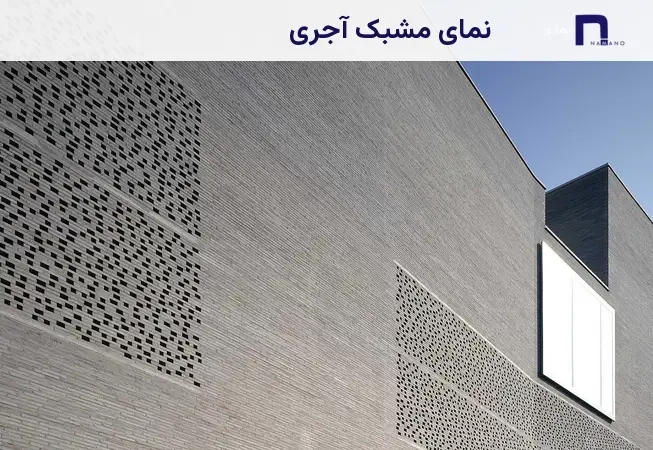

آجر چینی مشبک به شیوه‌ای از دیوارچینی گفته می‌شود که در آن آجرها با فاصله‌ها و آرایش حساب‌شده کنار یکدیگر قرار می‌گیرند و بخشی از سطح دیوار به‌صورت باز باقی می‌ماند. برخلاف دیوار آجری توپر، در این ساختار فضاهای خالی جزئی از طرح هستند و باید از ابتدا در طراحی و محاسبات اجرا در نظر گرفته شوند.
در معماری سنتی ایران، الگوهای مشبک برای کنترل تابش خورشید، ایجاد سایه و حفظ نسبی حریم خصوصی به کار می‌رفتند. امروزه نیز همین قابلیت‌ها در کنار ظاهر هندسی آجر، این روش را به گزینه‌ای مناسب برای ساختمان‌های مسکونی، تجاری و فضاهای عمومی تبدیل کرده است.
مهم‌ترین کاربردها و مزایای آجر مشبک

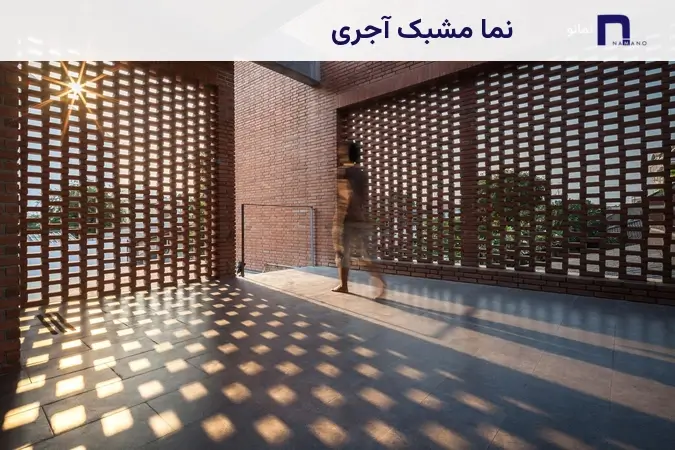

- کنترل نور خورشید: میزان سایه‌اندازی به تراکم شبکه، جهت تابش و ابعاد فضاهای خالی بستگی دارد. طراحی درست می‌تواند تابش مستقیم را کاهش دهد و نور طبیعی ملایم‌تری ایجاد کند.
- جریان هوا: بازشوهای میان آجرها امکان عبور هوا را فراهم می‌کنند؛ البته میزان تهویه واقعی به اختلاف فشار، جهت باد و موقعیت بازشوها وابسته است.
- حفظ نسبی حریم خصوصی: با انتخاب اندازه و تراکم مناسب حفره‌ها می‌توان دید مستقیم را محدود کرد، بدون آنکه سطح کاملاً بسته شود.
- ایجاد سایه و عمق بصری: برجستگی آجرها و تکرار فضاهای خالی، نمایی با بافت و سایه‌های متغیر در ساعات مختلف روز ایجاد می‌کند.
- کاهش وزن نسبت به سطح بنایی توپر: مقدار کاهش وزن به درصد فضاهای خالی، نوع آجر و جزئیات اجرایی بستگی دارد و باید در محاسبات سازه‌ای منظور شود.
- هماهنگی با معماری سنتی و مدرن: با انتخاب رنگ، ابعاد و الگوی مناسب می‌توان آجر مشبک را با طرح‌های مینیمال، سنتی یا ترکیبی هماهنگ کرد.
- امکان طراحی سفارشی: با تغییر جهت آجرها، اندازه بازشوها و فاصله ردیف‌ها می‌توان الگوهای متنوعی متناسب با نیاز پروژه ساخت.
انواع آجر مشبک نما و الگوهای آجرچینی
الگوی آجر مشبک نما فقط جنبه ظاهری ندارد؛ شکل و اندازه بازشوها، میزان عبور نور و هوا، حریم خصوصی و نحوه اتصال آجرها نیز با انتخاب الگو تغییر می‌کند. بنابراین، انتخاب طرح باید همزمان با بررسی شرایط فنی پروژه انجام شود.
۱. آجر چینی مشبک سنتی؛ الگوی فخر و مدین
فخر و مدین از شیوه‌های شناخته‌شده آجرچینی مشبک در معماری سنتی ایران است. در این روش، آجرها با آرایشی منظم و تکرارشونده کنار یکدیگر قرار می‌گیرند و شبکه‌ای از بازشوها و سطوح آجری شکل می‌گیرد. شکل بازشوها و میزان تراکم شبکه با توجه به طرح، ابعاد آجر و فاصله میان قطعات قابل تغییر است.

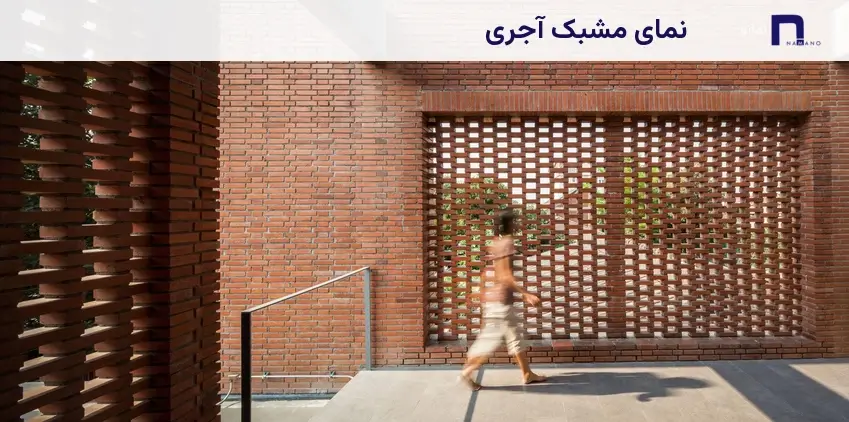

آجر چینی مشبک سنتی برای دیوارهای حیاط، جداره‌های نیمه‌باز، نماهای سایه‌انداز و بخش‌هایی از ساختمان که به عبور هوا و تعدیل نور نیاز دارند، قابل بررسی است. برای اجرای آن باید از ابتدا الگوی چیدمان، ضخامت واقعی آجر، ضخامت بندها و محل تکیه‌گاه‌ها مشخص شود.
۲. آجر چینی مشبک جناغی
آجر چینی مشبک جناغی با چیدمان زاویه‌دار آجرها و تکرار خطوط مورب، الگویی شبیه زیگزاگ یا استخوان ماهی ایجاد می‌کند. اگر آجرها و فاصله‌های میان آن‌ها به‌گونه‌ای طراحی شوند که بازشوهای پیوسته شکل بگیرند، این آرایش می‌تواند به‌صورت یک شبکه مشبک اجرا شود.
در طرح جناغی باید به نحوه تکیه آجرها، ابعاد قطعات برش‌خورده و انتقال بار توجه ویژه داشت. صرف ایجاد ظاهر زیگزاگی به معنای ایمن بودن شبکه نیست؛ به‌خصوص در نماهای مرتفع یا دیوارهایی که در معرض باد قرار دارند، جزئیات مهاربندی باید پیش از اجرا طراحی شوند.

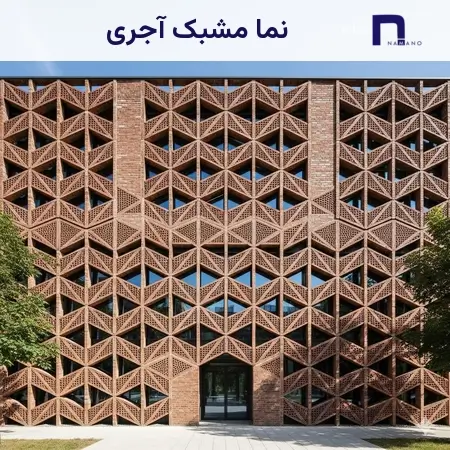

۳. الگوهای هندسی و گل‌اندازی
در این طرح‌ها، تکرار هندسه‌های چهارگوش، لوزی، ستاره‌ای یا نقش‌های الهام‌گرفته از گل، ظاهر نما را شکل می‌دهد. بازشوها می‌توانند در بخش‌های مشخصی از الگو قرار بگیرند و با تغییر اندازه و فاصله آجرها، سطح باز یا بسته‌تری ایجاد کنند.
برای اجرای این طرح‌ها، بهتر است ابتدا یک قطعه نمونه یا نقشه دقیق چیدمان آماده شود. این کار به بررسی تناسب نقش، میزان مصرف آجر، محل برش‌ها و امکان اجرای اصولی اتصالات کمک می‌کند.

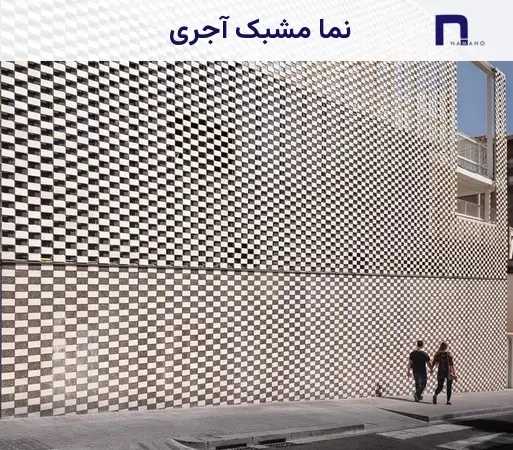

۴. ترکیب آجر مشبک با چیدمان برجسته
در بعضی طرح‌ها، تعدادی از آجرها نسبت به سطح اصلی جلوتر یا عقب‌تر قرار می‌گیرند تا سایه‌های عمیق‌تری ایجاد شود. این شیوه می‌تواند در کنار بازشوهای واقعی به کار رود؛ اما چیدمان برجسته به‌تنهایی یک نمای مشبک محسوب نمی‌شود، مگر آنکه میان آجرها فضای خالی عبوری نیز وجود داشته باشد.
همچنین الگوهایی مانند هشت‌وگیر، گره‌سازی و معقلی الزاماً مشبک نیستند. این روش‌ها ممکن است روی سطح توپر اجرا شوند و تنها در صورت طراحی بازشوهای واقعی، بخشی از یک طرح شبکه‌ای باشند.
| الگوی آجرچینی | ویژگی ظاهری | نکته مهم در اجرا |
|---|---|---|
| فخر و مدین | شبکه منظم با بازشوهای تکرارشونده | تعیین اندازه بازشوها و تراکم شبکه |
| جناغی | خطوط مورب و آرایش زیگزاگی | بررسی تکیه‌گاه آجرها و قطعات کناری |
| هندسی و گل‌اندازی | نقوش تکرارشونده چهارگوش، لوزی یا ستاره‌ای | تطبیق ابعاد آجر با نقشه الگو |
| چیدمان برجسته مشبک | ترکیب فضاهای خالی با جلوآمدگی و عقب‌رفتگی آجرها | کنترل پایداری قطعات بیرون‌زده |

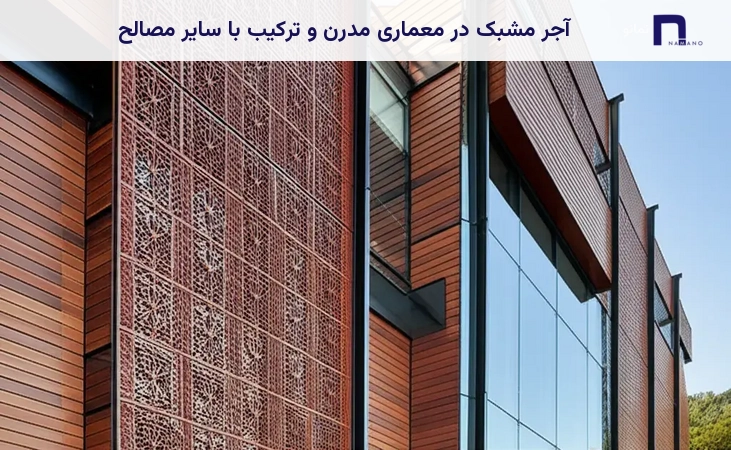

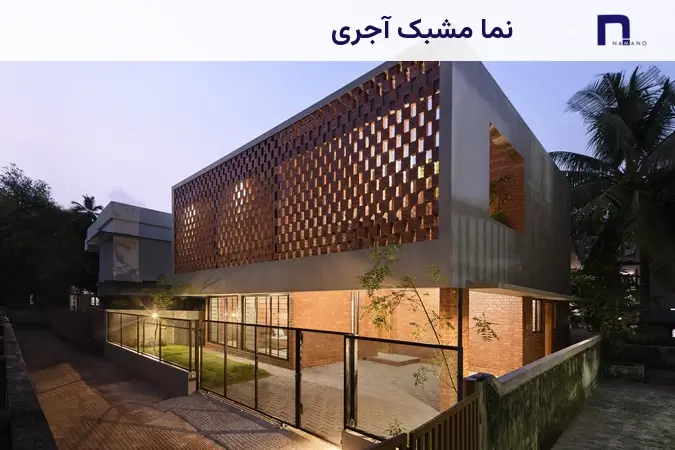

آجر مشبک در معماری مدرن و ترکیب با مصالح دیگر
آجر مشبک در معماری مدرن می‌تواند در کنار متریال‌های دیگر استفاده شود؛ به شرط آنکه اتصال میان مصالح و تفاوت رفتار آن‌ها در برابر تغییرات دما و رطوبت در طراحی لحاظ شود.
- آجر و سنگ: ترکیب با سنگ می‌تواند تضاد مناسبی میان بافت شبکه‌ای و سطح یکپارچه ایجاد کند.
- آجر و چوب: چوب یا ترمووود در کنار بافت آجری، ترکیبی از خطوط منظم و بافت طبیعی به وجود می‌آورد.

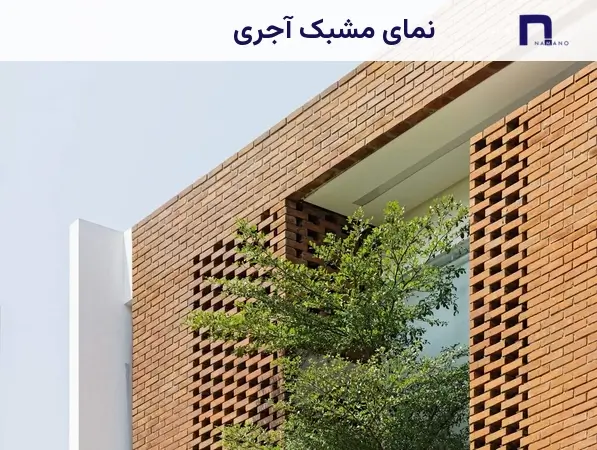

- آجر و شیشه: قرارگیری آجر مشبک در مجاورت سطوح شیشه‌ای می‌تواند میزان نور و حریم بصری را در بخش‌های مختلف نما تفکیک کند.

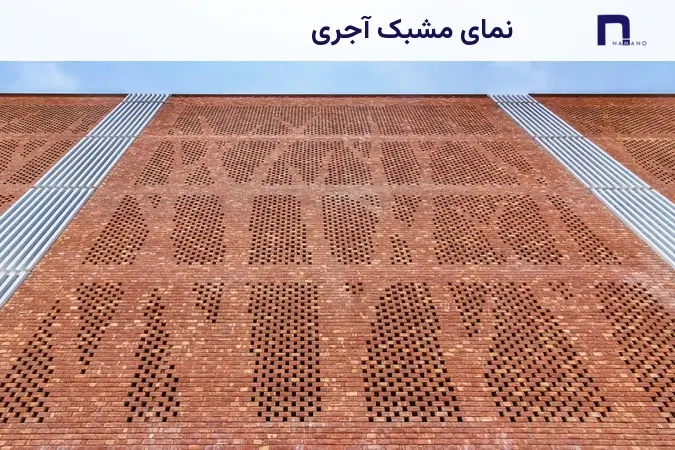

- آجر و فلز: پروفیل‌های فلزی ممکن است علاوه بر نقش ظاهری، در قالب یک سیستم مهندسی‌شده برای نگهداری و مهار شبکه آجری نیز به کار بروند.
انتخاب آجر مناسب برای آجر چینی مشبک سنتی
برای ساخت یک شبکه آجری، اولین معیار انتخاب آجر، تناسب شکل و ابعاد آن با شیوه چیدمان است. هر آجر نمایی برای ساخت دیوار مشبک مناسب نیست؛ زیرا بعضی محصولات صرفاً برای پوشش سطح توپر طراحی شده‌اند و ضخامت یا شکل آن‌ها برای ایجاد یک شبکه مستقل کافی نیست.
تفاوت آجر کامل با آجر پلاک در نمای مشبک
آجر کامل یا آجر مناسب دیوارچینی با توجه به ابعاد و مشخصات فنی خود می‌تواند برای تشکیل ردیف‌ها و شبکه‌های آجری بررسی شود. در مقابل، آجر پلاک معمولاً ضخامت کمتری دارد و برای پوشاندن سطح یک دیوار یا زیرسازی مناسب استفاده می‌شود. بنابراین، نباید آجر پلاک را بدون طراحی و زیرسازی مناسب، معادل آجر کامل برای ساخت شبکه‌ای با پشت باز در نظر گرفت.
در بعضی طرح‌ها، آجرهای ویژه یا قطعاتی که قابلیت نمایش چند وجه دارند، به ایجاد گوشه‌های تمیزتر و ظاهر پیوسته شبکه کمک می‌کنند. بااین‌حال، مناسب بودن هر محصول به ابعاد دقیق، مقاومت، نحوه چیدمان و جزئیات اتصال وابسته است.
آیا آجر قزاقی و آجر نسوز برای نمای مشبک مناسب هستند؟
آجرهای سنتی و قزاقی به‌دلیل بافت و رنگ طبیعی و آجرهای نسوز به‌دلیل ویژگی‌های متناسب با شرایط حرارتی و محیطی، می‌توانند برای بعضی طرح‌های مشبک بررسی شوند. بااین‌حال، نام یا نوع آجر به‌تنهایی مناسب بودن آن برای این کاربرد را ثابت نمی‌کند. پیش از انتخاب باید ابعاد محصول، ضخامت، مقاومت مکانیکی، جذب آب، تعداد وجوه قابل نمایش و امکان ایجاد اتصالات ایمن بررسی شود.
در انتخاب محصول از نمانو نیز بهتر است مشخصات واقعی آجر با نقشه اجرایی پروژه تطبیق داده شود؛ به‌خصوص اگر طرح شامل آجرهای کامل، گوشه‌ها یا چیدمان زاویه‌دار باشد.
روش اجرای آجر چینی مشبک
روش اجرای آجر چینی مشبک به ابعاد شبکه، ارتفاع و طول دیوار، نوع آجر، میزان بازشوها، شرایط محیطی و سیستم نگهدارنده بستگی دارد. در نماهای کوچک ممکن است بنایی با ملات و جزئیات مهاربندی مناسب پاسخ‌گو باشد؛ در شبکه‌های بزرگ‌تر یا مرتفع، استفاده از تقویت‌کننده‌ها یا سیستم نگهدارنده مهندسی‌شده ضروری است.
۱. اجرای بنایی با ملات
در این روش، آجرها براساس نقشه چیدمان و با ملات مناسب روی یکدیگر قرار می‌گیرند. یکنواختی بندها، تراز بودن ردیف‌ها و رعایت ترتیب چیدمان برای حفظ فرم شبکه اهمیت دارد. نوع ملات باید متناسب با مشخصات آجر، شرایط آب‌وهوایی و نیاز پروژه انتخاب شود.
ملات به‌تنهایی تضمین‌کننده ایمنی هر نوع دیوار مشبک نیست. در طرح‌هایی که سطح بزرگی دارند یا در معرض بارهای جانبی هستند، باید پایداری پنل، محل تکیه‌گاه‌ها و نیاز به تقویت یا مهاربندی جداگانه بررسی شود.
۲. اجرای مشبک مسلح با میلگرد و اتصالات
در این روش، با توجه به شکل آجرها و جزئیات طراحی، از اجزای تقویت‌کننده مانند میلگرد، تقویت‌کننده بند بستر، بست‌های فلزی یا سایر اتصالات مهندسی‌شده استفاده می‌شود. هدف، کمک به حفظ یکپارچگی شبکه و انتقال نیروهای واردشده به تکیه‌گاه‌های مناسب است.
امکان عبور میلگرد از داخل سوراخ آجر به شکل و ابعاد سوراخ‌ها و طراحی اتصال بستگی دارد و در همه آجرها قابل اجرا نیست. همچنین، مفتول یا بست فلزی باید از نظر جنس، خوردگی، ظرفیت باربری و نحوه اتصال بررسی شود. انتخاب قطر میلگرد، فاصله اتصالات و جزئیات مهار نباید بدون محاسبه و بررسی شرایط پروژه انجام شود.
۳. اجرای خشک با پروفیل و تکیه‌گاه فلزی
در سیستم اجرای خشک، شبکه آجری با اتصالات و تکیه‌گاه‌های طراحی‌شده به زیرسازه متصل می‌شود. بسته به سیستم مورد استفاده، ممکن است پروفیل‌های فلزی، بست‌ها یا اتصالات اختصاصی به کار روند. مزیت این روش، امکان طراحی دقیق‌تر نقاط اتصال و هماهنگی سیستم نگهدارنده با معماری نماست.
اجرای خشک به معنای امکان نصب آجرها بدون نیاز به طراحی مهندسی نیست. ظرفیت باربری زیرسازه، مقاومت اتصالات، انبساط حرارتی، جابه‌جایی نسبی اجزا و نحوه مهار لبه‌های شبکه باید پیش از اجرا تعیین شوند.
| روش اجرا | ویژگی اصلی | ملاحظات ضروری |
|---|---|---|
| بنایی با ملات | چیدمان آجرها با ملات و رعایت بندها | کنترل ابعاد پنل، تکیه‌گاه‌ها و پایداری شبکه |
| اجرای مسلح | استفاده از تقویت‌کننده‌ها و اتصالات متناسب با طراحی | تعیین نوع و محل تقویت‌کننده براساس محاسبات |
| اجرای خشک | اتصال شبکه به زیرسازه با اجزای مکانیکی | طراحی پروفیل‌ها، بست‌ها و اتصالات در برابر بارهای واردشده |
آیا چسب آجر برای اجرای نمای مشبک مناسب است؟
چسب آجر معمولاً در سیستم‌هایی استفاده می‌شود که قطعات نازک آجر روی یک بستر پیوسته نصب می‌شوند. این کاربرد با ساخت یک شبکه آجری دارای بازشوهای واقعی تفاوت دارد. در نمای مشبک، آجرها باید بدون تکیه بر یک دیوار توپر، در یک آرایش پایدار قرار بگیرند؛ بنابراین، چسب به‌تنهایی نباید به‌عنوان روش عمومی و مستقل مهار شبکه معرفی شود.
همچنین، پوشش‌های تزئینی که ظاهر آجر را روی سطح توپر شبیه‌سازی می‌کنند، جایگزین نمای مشبک واقعی نیستند؛ زیرا فضای خالی لازم برای عبور نور و هوا را ایجاد نمی‌کنند. اگر هدف پروژه ساخت نمای مشبک است، باید از سیستم واقعی آجرچینی با بازشوها و جزئیات اجرایی مناسب استفاده شود.
نکات ایمنی و مهاربندی نمای مشبک آجری
یکی از مهم‌ترین بخش‌های طراحی نمای مشبک، جلوگیری از جابه‌جایی یا سقوط آجرها در اثر وزن خود، باد و زلزله است. بازشوهای موجود در شبکه، رفتار آن را با یک دیوار توپر متفاوت می‌کنند؛ به همین دلیل نمی‌توان جزئیات اجرای دیوار معمولی را بدون بررسی به نمای مشبک تعمیم داد.
- محاسبه بارهای واردشده: وزن شبکه و نیروهای جانبی متناسب با ارتفاع ساختمان، محل پروژه، میزان بازبودن سطح و شرایط محیطی باید بررسی شوند.
- طراحی تکیه‌گاه‌ها: نحوه اتصال شبکه به قاب یا اجزای سازه‌ای باید امکان انتقال نیروهای واردشده به سازه اصلی را فراهم کند.
- بررسی نیاز به وال‌پست و مهارهای جانبی: نوع، محل و فاصله مهارها باید براساس سیستم اجرایی، ابعاد پنل و محاسبات فنی تعیین شود؛ یک جزئیات یکسان برای همه نماها قابل تجویز نیست.
- انتخاب اجزای مقاوم به خوردگی: اجزای فلزی باید برای شرایط رطوبتی و محیطی محل نصب مناسب باشند.
- رعایت ضوابط لرزه‌ای: طراحی و اجرای اجزای غیرسازه‌ای نما باید با مقررات و ضوابط فنی قابل اعمال، از جمله الزامات مرتبط با استاندارد ۲۸۰۰، هماهنگ باشد.
- کنترل کیفیت اجرا: پیش از تکمیل نما باید اتصال‌ها، بندها، تراز و انطباق چیدمان اجراشده با نقشه بررسی شوند.
جزئیات نهایی مهاربندی باید توسط مهندس واجد صلاحیت و متناسب با شرایط واقعی پروژه تعیین شود. انتخاب خودسرانه قطر میلگرد، فاصله بست‌ها یا ابعاد پنل می‌تواند ایمنی نما را تحت تأثیر قرار دهد.
ابعاد آجر مشبک، تعداد مصرف و عوامل مؤثر بر قیمت
برای تعیین تعداد آجر موردنیاز در هر مترمربع، یک عدد ثابت برای تمام طرح‌های مشبک وجود ندارد. تعداد مصرف به ابعاد واقعی آجر، ضخامت بندها، اندازه بازشوها، جهت قرارگیری قطعات و میزان تراکم شبکه بستگی دارد. ازاین‌رو، محاسبه مصرف باید براساس الگوی نهایی و اندازه‌گذاری دقیق انجام شود.
چگونه تعداد آجر در هر مترمربع را محاسبه کنیم؟
ابتدا باید یک واحد تکرارشونده از الگو مشخص شود؛ سپس ابعاد واقعی آجر و فاصله بندها در هر ردیف و ستون در نظر گرفته شوند. در طرح‌های جناغی و هندسی، مصرف آجرهای برش‌خورده و قطعات تکمیلی نیز باید محاسبه شود. تهیه نقشه چیدمان یا اجرای نمونه کوچک پیش از خرید عمده، از برآورد اشتباه و کمبود مصالح جلوگیری می‌کند.
قیمت آجر مشبک نما به چه عواملی بستگی دارد؟
هزینه نهایی به‌جای آنکه صرفاً براساس قیمت هر قالب آجر تعیین شود، باید با در نظر گرفتن کل سیستم اجرا برآورد شود. مهم‌ترین عوامل عبارت‌اند از:
- نوع و ابعاد آجر: جنس، اندازه، ضخامت و نوع پرداخت روی قیمت مصالح اثر می‌گذارند.
- تراکم شبکه: تعداد آجر و مقدار ملات یا اتصالات موردنیاز در الگوهای مختلف یکسان نیست.
- پیچیدگی طرح: الگوهای زاویه‌دار و هندسی ممکن است به برش، قطعات تکمیلی و نیروی اجرایی بیشتری نیاز داشته باشند.
- روش مهاربندی: هزینه زیرسازه، پروفیل‌ها، بست‌ها، تقویت‌کننده‌ها و اجرای اتصالات باید محاسبه شود.
- ارتفاع و شرایط محل پروژه: دسترسی به نما، داربست، دشواری نصب و شرایط کارگاه می‌توانند هزینه اجرا را تغییر دهند.
- مقدار پرت و قطعات ویژه: میزان برش و تعداد آجرهای موردنیاز برای گوشه‌ها و لبه‌ها در برآورد نهایی تأثیر دارد.
برای دریافت برآورد قابل اتکا، بهتر است ابعاد سطح، طرح انتخابی، ارتفاع اجرا و مشخصات آجر در اختیار تأمین‌کننده و مجری قرار بگیرد تا قیمت مصالح و اجرای شبکه جداگانه محاسبه شود.
نکات مهم پیش از اجرای آجر چینی مشبک
- الگوی نهایی را پیش از شروع بنایی مشخص کنید: نقشه باید ابعاد شبکه، بازشوها، بندها و محل پایان ردیف‌ها را نشان دهد.
- آجر را براساس کاربرد انتخاب کنید: آجر پلاک برای پوشش سطح توپر با آجر مناسب ساخت شبکه مستقل یکسان نیست.
- نمونه اجرایی بسازید: نمونه‌سازی، تناسب الگو و رنگ، یکنواختی بندها و کیفیت چیدمان را پیش از اجرای کل نما مشخص می‌کند.
- تکیه‌گاه‌ها را از ابتدا طراحی کنید: مهاربندی نباید به مرحله پایانی پروژه موکول شود؛ محل اتصالات باید در نقشه‌های اجرایی دیده شود.
- شرایط آب‌وهوایی را در نظر بگیرید: انتخاب ملات، اتصالات و جزئیات دفع آب باید با اقلیم محل هماهنگ باشد.
- امکان نظافت و نگهداری را پیش‌بینی کنید: تجمع گردوغبار در لبه بازشوها و دسترسی دشوار به بخش‌های مرتفع باید در طراحی لحاظ شود.
