پیشآمدگی نمای ساختمان، که در اصطلاح فنی «کنسول» نیز نامیده میشود، یکی از جنبههای کلیدی در طراحی و ساختوساز شهری است که میتواند تأثیر بسزایی بر زیبایی، کارایی و حتی ارزش یک بنا داشته باشد. با این حال، اجرای این پیشآمدگیها تابع ضوابط و مقررات مشخصی است که توسط شهرداریها و سازمانهای مربوطه وضع شدهاند. عدم آگاهی و رعایت این قوانین میتواند منجر به جریمههای سنگین و مشکلات حقوقی برای مالکان و سازندگان شود. در این مقاله، به بررسی جامع مفهوم پیشآمدگی ساختمان، انواع آن، ضوابط و مقررات مربوطه در معابر و مناطق مختلف، نحوه محاسبه آن در زیربنا و همچنین پیامدهای تخلف از این قوانین خواهیم پرداخت تا درکی کامل از این موضوع حیاتی ارائه دهیم.

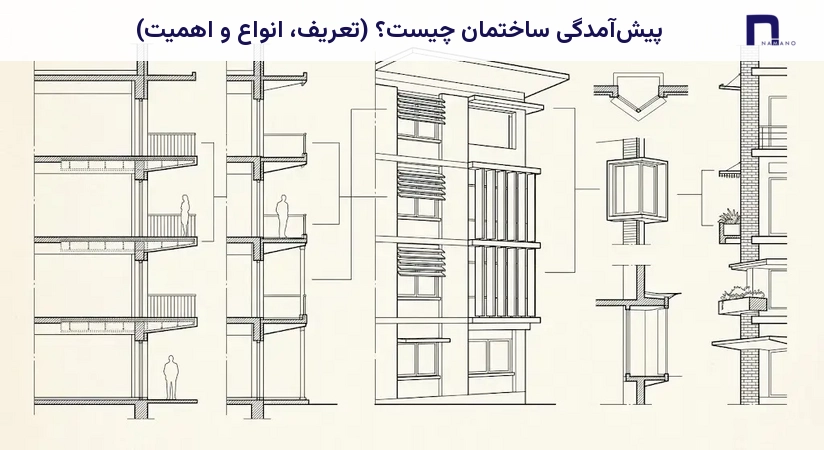

پیشآمدگی ساختمان چیست؟ (تعریف، انواع و اهمیت)
تعریف کنسول یا پیشآمدگی ساختمان
«کنسول» یا «پیشآمدگی ساختمان» به هرگونه بیرونزدگی از نمای اصلی ساختمان اطلاق میشود که بدون تکیه بر ستونهای مستقل، از بدنه اصلی بنا به سمت بیرون امتداد مییابد. این پیشآمدگیها معمولاً در طبقات فوقانی و به ویژه در ساختمانهای جنوبیساز مشاهده میشوند. هدف از ایجاد کنسولها میتواند افزایش فضای داخلی، ایجاد بالکن، سایبان یا صرفاً افزودن به زیبایی و عمق بصری نما باشد. لازم به ذکر است که این پیشآمدگیها، بسته به نوع و شرایطشان، میتوانند به زیربنای کل ساختمان اضافه شوند و در محاسبات تراکم و عوارض نقش داشته باشند.
تفاوت پیشآمدگی با پیشروی طولی
در مباحث شهرسازی و معماری، تمایز قائل شدن بین «پیشآمدگی» و «پیشروی طولی» از اهمیت بالایی برخوردار است. همانطور که پیشتر اشاره شد، پیشآمدگی (کنسول) به بیرونزدگی از نمای ساختمان در ارتفاع اشاره دارد. در مقابل، «پیشروی طولی» به معنای جلو آمدن ساختمان از خط مالکیت در سطح زمین است که معمولاً برای جبران عقبنشینیهای اجباری یا استفاده بهینه از زمین انجام میشود. پیشروی طولی به طور مستقیم با خطوط ساخت و حدود ملک در ارتباط است و ضوابط کاملاً متفاوتی نسبت به پیشآمدگی دارد. عدم تفکیک این دو مفهوم میتواند منجر به اشتباهات محاسباتی و تخلفات ساختمانی شود.
اهمیت رعایت ضوابط پیشآمدگی
رعایت دقیق ضوابط پیشآمدگی نمای ساختمان از چندین جهت حیاتی است. اولاً، از نظر
ایمنی عمومی، پیشآمدگیهای غیرمجاز یا ناایمن میتوانند خطرات جدی برای عابران و وسایل نقلیه در معابر ایجاد کنند. ثانیاً، از منظر
زیباییشناسی شهری، پیشآمدگیهای نامنظم و خارج از چارچوب، به آشفتگی بصری شهر دامن زده و هارمونی نماهای شهری را برهم میزنند. ثالثاً، این ضوابط به منظور
تأمین نور، هوا و دید کافیبرای ساختمانهای مجاور و همچنین حفظ حریم خصوصی آنها وضع شدهاند. رابعاً، رعایت این قوانین برای
مدیریت ترافیک و عبور و مروردر معابر ضروری است تا از ایجاد موانع و کاهش دید جلوگیری شود. نهایتاً، عدم رعایت این ضوابط میتواند منجر به مشکلات حقوقی، جریمههای سنگین شهرداری، عدم صدور گواهی پایان کار و حتی تخریب بخشهای متخلف شود که هزینههای مالی و زمانی زیادی را به مالک و سازنده تحمیل میکند.

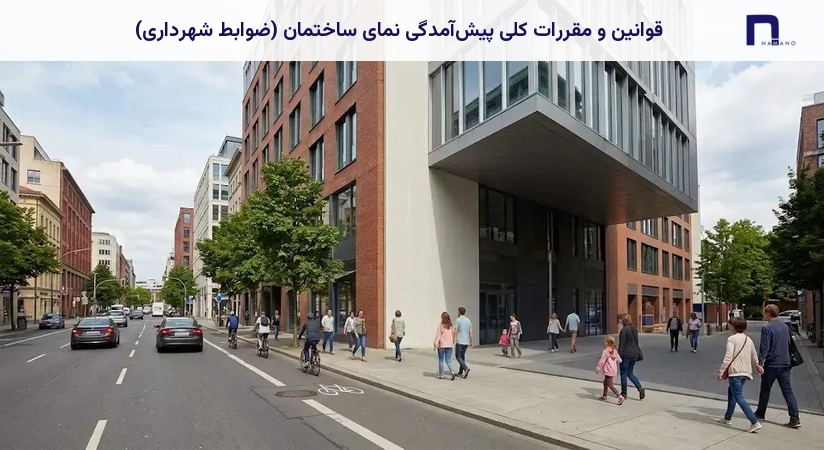

قوانین و مقررات کلی پیشآمدگی نمای ساختمان (ضوابط شهرداری)
ضوابط پیشآمدگی نمای ساختمان عمدتاً توسط شهرداریها و بر اساس طرح تفصیلی هر شهر تعیین میشوند. این قوانین با هدف ایجاد نظم، ایمنی و زیبایی در فضاهای شهری وضع شدهاند.

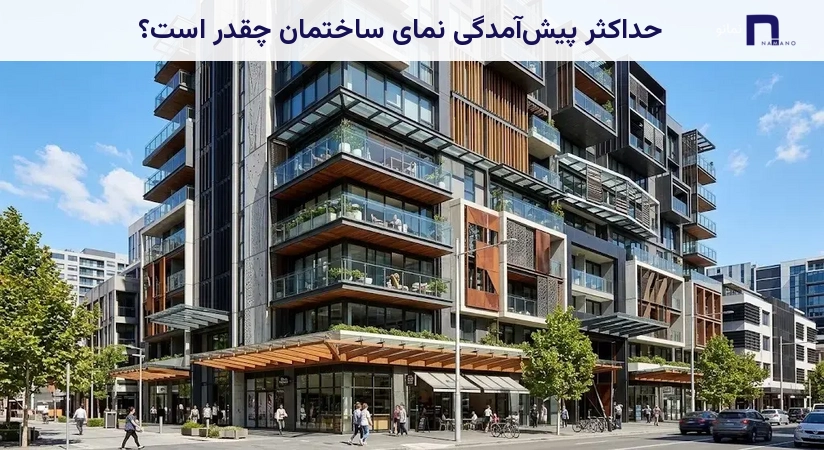

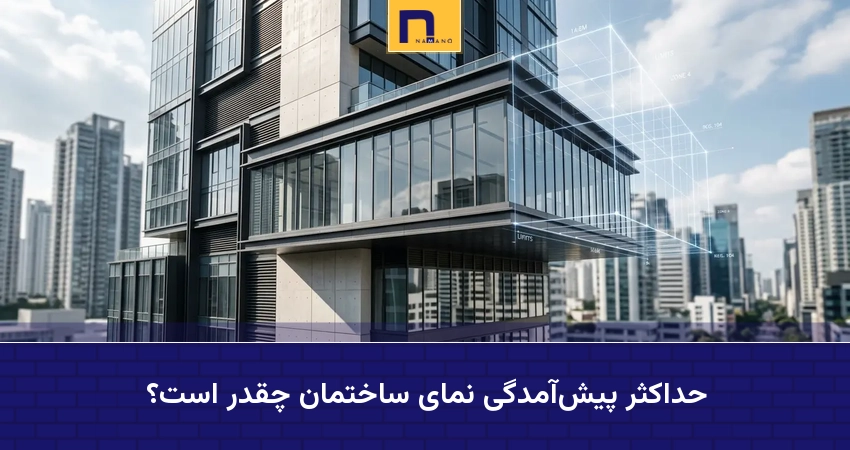

حداکثر پیشآمدگی ساختمان از خط مالکیت چقدر مجاز است؟
میزان مجاز پیشآمدگی ساختمان از خط مالکیت، به طور کلی به عرض معبر عمومی بستگی دارد. این ضوابط برای جلوگیری از تجاوز به حریم عمومی و حفظ حقوق عابران و سایر ساختمانها وضع شدهاند. به طور کلی، پیشآمدگیها در معابر عمومی باید از حداقل ارتفاع مشخصی از سطح خیابان آغاز شوند و عمق مشخصی داشته باشند.
حداقل ارتفاع مجاز پیشآمدگی از کف معبر
یکی از مهمترین ضوابط عمومی، حداقل ارتفاع مجاز پیشآمدگی از کف معبر است. بر اساس مقررات، پیشآمدگیها بر روی معابر عمومی باید حداقل در ارتفاع 3.5 متری از سطح خیابان یا پیادهرو آغاز شوند. این ارتفاع برای اطمینان از عبور و مرور ایمن عابران پیاده و وسایل نقلیه، از جمله خودروهای بلندتر مانند کامیونها و اتوبوسها، ضروری است.
محدودیتها و موارد ممنوعیت عمومی (معابر کمعرض و بزرگراهها)
در برخی موارد، پیشآمدگی نمای ساختمان به طور کلی ممنوع است:
- معابر با عرض کمتر از 12 متر:در این معابر، به دلیل محدودیت فضا و اهمیت حفظ عرض مفید گذر، ایجاد هرگونه پیشآمدگی بر روی معبر عمومی ممنوع است.
- بزرگراهها و شریانهای اصلی:در بزرگراهها و خیابانهای اصلی که سرعت ترافیک بالاست و نیاز به دید کافی برای رانندگان وجود دارد، پیشآمدگیها میتوانند خطرساز باشند، لذا معمولاً ممنوع هستند.
تفاوت پیشآمدگی نمای ساختمان در طبقات مختلف
پیشآمدگی نمای ساختمان عمدتاً در طبقات فوقانی و از طبقه دوم به بالا مجاز است. در طبقه همکف، به دلیل ارتباط مستقیم با معبر عمومی و نیاز به حفظ فضای پیادهرو، معمولاً اجازه پیشآمدگی داده نمیشود، مگر برای عناصر بسیار کوچک و با رعایت ضوابط خاص. این تفاوت به دلیل تأثیر متفاوت پیشآمدگی در ارتفاعات مختلف بر فضای شهری و ایمنی عابران است.

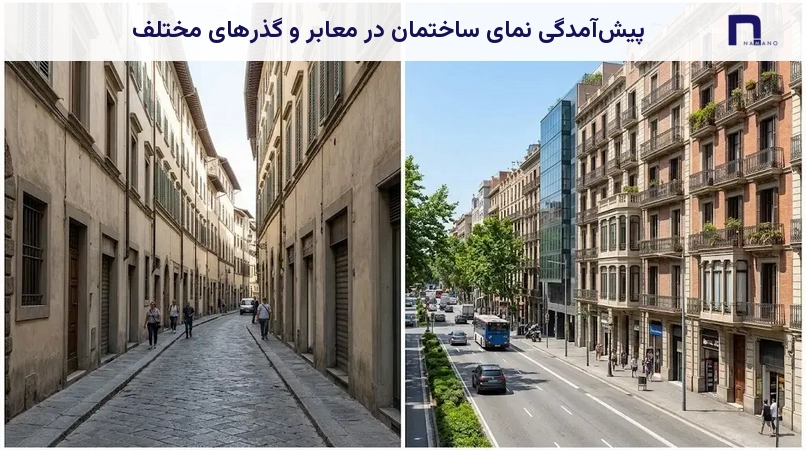

پیشآمدگی نمای ساختمان در معابر و گذرهای مختلف
ضوابط پیشآمدگی نمای ساختمان به طور مستقیم به عرض گذر یا معبری که ساختمان در آن قرار دارد، وابسته است. این تقسیمبندی به شهرداریها کمک میکند تا متناسب با ظرفیت و کاربری هر معبر، قوانین خاصی را اعمال کنند.
ضوابط بر اساس عرض گذر (کمتر از ۱۲ متر، ۱۲ تا ۲۰ متر، بیش از ۲۰ متر)
- عرض گذر کمتر از 12 متر:همانطور که پیشتر ذکر شد، در این معابر به دلیل محدودیت فضا و اهمیت حفظ عرض مفید گذر، هرگونه پیشآمدگی بر روی معبر عمومی ممنوع است.
- عرض گذر 12 تا 20 متر:در این دسته از معابر، حداکثر عمق مجاز برای پیشآمدگی نمای ساختمان، 80 سانتیمتر تعیین شده است. این میزان به ساختمانها اجازه میدهد تا بدون ایجاد مزاحمت جدی برای معبر، از فضای پیشآمدگی بهرهمند شوند.
- عرض گذر بیش از 20 متر:در معابر با عرض بیشتر از 20 متر، به دلیل فضای گستردهتر، امکان پیشآمدگی بیشتری فراهم است. حداکثر عمق مجاز در این معابر، 120 سانتیمتر میباشد.
لازم به ذکر است که این ارقام، ضوابط کلی هستند و ممکن است در طرحهای تفصیلی مناطق مختلف شهری، تغییرات جزئی داشته باشند.
پیشآمدگی در تقاطع گذرها (پخ)
تقاطع گذرها یا همان «پخ» در گوشه ساختمانها، از نقاط حساس شهری محسوب میشوند که دید کافی برای رانندگان و عابران در آنها از اهمیت بالایی برخوردار است. به همین دلیل، ضوابط خاصی برای پیشآمدگی در این نقاط وجود دارد. در محل پخها، پیشآمدگی نمای ساختمان تا حداکثر 1.5 متر به صورت عمود بر خط پخ مجاز است. این میزان با هدف حفظ میدان دید و جلوگیری از تصادفات احتمالی تعیین شده است.

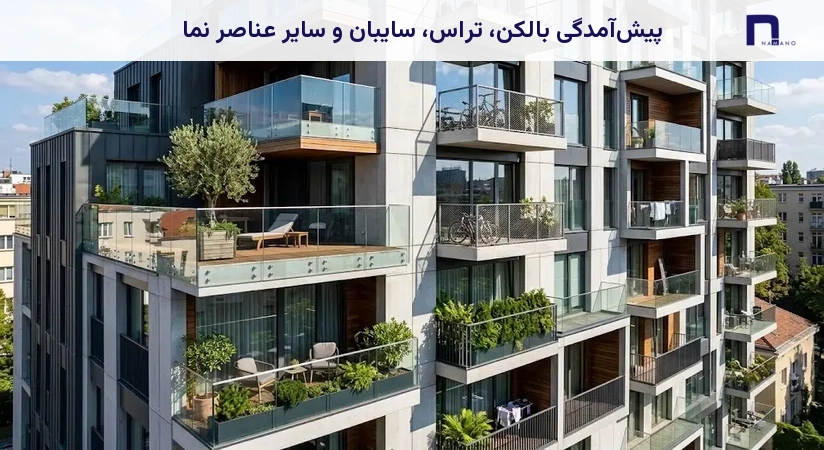

پیشآمدگی بالکن، تراس، سایبان و سایر عناصر نما
علاوه بر کنسولهای کلی، عناصر دیگری نیز در نمای ساختمان وجود دارند که به صورت پیشآمدگی طراحی میشوند و هر یک ضوابط خاص خود را دارند.
پیشآمدگی بالکن و تراس
بالکنها و تراسها از رایجترین انواع پیشآمدگیها هستند که فضای نیمهباز یا باز را برای ساکنین فراهم میکنند. ضوابط مربوط به این عناصر شامل عمق مجاز، ارتفاع از کف معبر و نحوه محاسبه آنها در زیربنا میشود که در بخشهای بعدی به تفصیل به آن میپردازیم. طراحی بالکن و تراس باید به گونهای باشد که علاوه بر زیبایی، ایمنی لازم را نیز تأمین کند و با ضوابط شهرداری همخوانی داشته باشد.
میزان مجاز پیشآمدگی سایبان و بارانگیر بام
سایبانها و بارانگیرها نیز از جمله پیشآمدگیهایی هستند که برای محافظت از ورودیها، پنجرهها یا بام ساختمان در برابر عوامل جوی نصب میشوند. میزان مجاز پیشآمدگی برای سایبانها و بارانگیرها معمولاً حداکثر 80 سانتیمتر عمق است. حداقل ارتفاع آنها از سطح زمین باید 2.7 متر باشد و همچنین باید حداقل 80 سانتیمتر فاصله افقی از ملک مجاور داشته باشند. سایبانها و بارانگیرهای روی بام نیز معمولاً تا عمق 80 تا 90 سانتیمتر مجاز هستند و اغلب در محاسبه زیربنای کل ساختمان لحاظ نمیشوند.
ضوابط عناصر کوچک نما (درگاهی، قرنیز، لولهها)
عناصر کوچکتری مانند درگاهی پنجرهها، قرنیزها، لولههای آب باران و پلههای ورودی نیز میتوانند به صورت پیشآمدگی از نمای ساختمان بیرون بزنند. برای این عناصر، حداکثر پیشآمدگی مجاز 10 سانتیمتر است، به شرطی که ارتفاع آنها از سطح معبر کمتر از 3.5 متر باشد. همچنین، دربهایی که به سمت بیرون باز میشوند، نباید در حالت باز بیش از 10 سانتیمتر وارد حریم معبر عمومی شوند تا مزاحمتی برای عابران ایجاد نکنند.
پیشآمدگی در محدوده مالکیت و فاصله از ملک مجاور
علاوه بر پیشآمدگیها در معابر عمومی، ضوابطی نیز برای پیشآمدگیها در محدوده خصوصی ملک و در مجاورت ملک همسایه وجود دارد.
ضوابط پیشآمدگی طبقات در محدوده ملک
در داخل محدوده مالکیت و در طبقات مختلف، پیشآمدگیها از حداقل ارتفاع 2.7 متر از سطح زمین مجاز هستند، به شرطی که این پیشآمدگیها از سطح اشغال مجاز ساختمان تجاوز نکنند. این بدان معناست که حتی اگر پیشآمدگی در داخل ملک قرار گیرد، باید در چارچوب مساحت مجاز ساختوساز (سطح اشغال) باشد. این ضوابط برای حفظ حقوق همسایگان در زمینه نورگیری، تهویه و حریم خصوصی وضع شدهاند.
پیشآمدگی زیرزمین و مجراهای نور و هوا
پیشآمدگی زیرزمین به طور کلی در خارج از محدوده مالکیت و در معابر عمومی ممنوع است. این ممنوعیت به دلیل تأثیر بر تأسیسات زیرزمینی، ایمنی معبر و همچنین مسائل حقوقی مربوط به حریم عمومی است. با این حال، برای مجراهای نور و هوا (نورگیرها) که در داخل محدوده مالکیت و برای تهویه و نورگیری زیرزمین طراحی میشوند، ضوابط خاصی وجود دارد. این مجراها باید به گونهای طراحی شوند که کاملاً در داخل ملک قرار گرفته و هیچگونه تجاوزی به حریم عمومی یا ملک مجاور نداشته باشند.

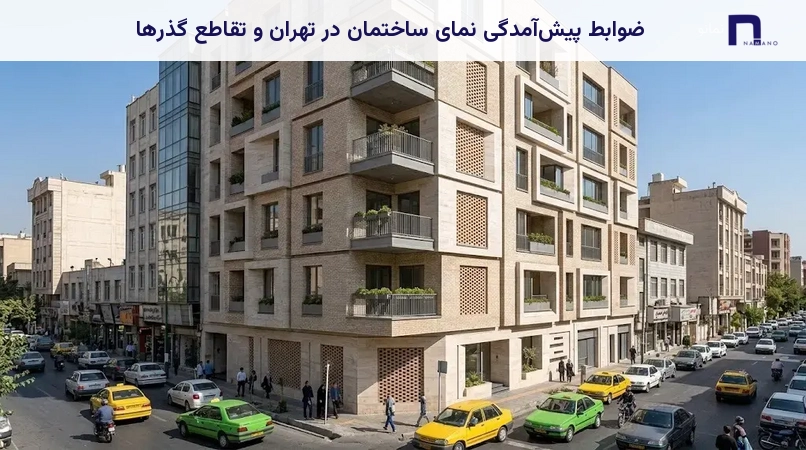

ضوابط پیشآمدگی نمای ساختمان در تهران و تقاطع گذرها
شهر تهران به دلیل وسعت و پیچیدگیهای شهرسازی، دارای ضوابط تفصیلیتری برای پیشآمدگی نمای ساختمان است که در طرح تفصیلی و مصوبات شورای شهر تهران مشخص شدهاند.
ضوابط پیشآمدگی نمای ساختمان در تهران
| عرض گذر (متر) | حداکثر طول پیشآمدگی (سانتیمتر) |
|---|---|
| 10 تا 20 | 80 |
| 25 تا 36 | 120 |
| 36 و بالاتر | 150 |
این ارقام نشاندهنده تلاش برای ایجاد تعادل بین نیازهای معماری و حفظ فضاهای شهری در پایتخت است. معماران و سازندگان در تهران باید به دقت این ضوابط را مطالعه و رعایت کنند.
پیشآمدگی در تقاطع گذرها (پخ)
در تهران نیز، مانند سایر شهرها، ضوابط خاصی برای پیشآمدگی در تقاطع گذرها (پخ) وجود دارد. این ضوابط با هدف حفظ دید کافی در چهارراهها و پیچها برای جلوگیری از حوادث رانندگی و تسهیل عبور و مرور وضع شدهاند. در محل پخها، پیشآمدگی نمای ساختمان تا حداکثر 1.5 متر به صورت عمود بر خط پخ مجاز است. این قاعده به طراحان اجازه میدهد تا با رعایت اصول ایمنی، از این فضاها نیز استفاده کنند.
محاسبه زیربنا و تراکم پیشآمدگیها
یکی از جنبههای مهم پیشآمدگیها، تأثیر آنها بر محاسبه زیربنا و تراکم ساختمانی است. این موضوع به طور مستقیم بر هزینههای ساخت، عوارض شهرداری و ارزش نهایی ملک تأثیر میگذارد.
چه مواردی در محاسبه پیشآمدگی نمای ساختمان مؤثر است؟
در محاسبه زیربنا، نوع و کاربری پیشآمدگی بسیار مهم است. به عنوان مثال، بالکنهای سرپوشیده که به نوعی فضای مسکونی محسوب میشوند، سهمی در زیربنا دارند، در حالی که سایبانهای کوچک یا عناصر تزئینی معمولاً در زیربنا محاسبه نمیشوند. عمق پیشآمدگی و میزان باز یا بسته بودن آن نیز از عوامل کلیدی در این محاسبات هستند. هرچه پیشآمدگی بیشتر به فضای بسته و قابل استفاده شبیه باشد، احتمال محاسبه آن در زیربنا بیشتر است.
نحوه محاسبه زیربنای بالکنها و تراسها
| نوع پیشآمدگی | شرایط (عمق و باز بودن) | میزان محاسبه در زیربنا |
|---|---|---|
| بالکن/تراس مسقف | سه طرف باز، تا عمق 3 متر | یک دوم مساحت |
| بالکن/تراس مسقف | سه طرف باز، مازاد بر عمق 3 متر | تمام مساحت |
| بالکن/تراس مسقف | سه طرف بسته | دو سوم مساحت |
این محاسبات برای تعیین تراکم مجاز و همچنین صدور گواهی پایان کار از اهمیت بالایی برخوردارند.
الزامات قانونی و پیامدهای تخلف از ضوابط پیشآمدگی
رعایت ضوابط پیشآمدگی نمای ساختمان تنها یک توصیه نیست، بلکه یک الزام قانونی است که عدم توجه به آن میتواند عواقب جدی داشته باشد.
آیا پیشآمدگی نمای ساختمان نیاز به مجوز دارد؟
بله، هرگونه پیشآمدگی در نمای ساختمان باید در نقشههای معماری اولیه لحاظ شده و توسط شهرداری تأیید شود. این تأیید بخشی از فرآیند اخذ پروانه ساختمانی است. پس از اتمام ساخت نیز، برای دریافت گواهی پایان کار، ساختمان باید کاملاً مطابق با نقشههای تأیید شده و ضوابط پیشآمدگی اجرا شده باشد. هرگونه تغییر یا اجرای پیشآمدگی بدون مجوز، تخلف محسوب میشود.
تخلف از ضوابط پیشآمدگی نمای ساختمان چه پیامدی دارد؟
تخلف از ضوابط پیشآمدگی نمای ساختمان میتواند پیامدهای متعددی داشته باشد:
- جریمههای سنگین:شهرداری میتواند بر اساس میزان و نوع تخلف، جریمههای نقدی سنگینی را برای مالک و سازنده اعمال کند.
- عدم صدور گواهی پایان کار:یکی از مهمترین پیامدها، عدم صدور گواهی پایان کار است. بدون این گواهی، امکان نقل و انتقال رسمی ملک وجود نخواهد داشت و ملک از نظر قانونی با مشکل مواجه میشود.
- الزام به تخریب:در برخی موارد، اگر تخلف جدی باشد و امکان اصلاح آن وجود نداشته باشد، شهرداری میتواند حکم به تخریب بخشهای متخلف صادر کند که هزینههای بسیار زیادی را به مالک تحمیل میکند.
- مسائل حقوقی:تخلفات میتواند منجر به شکایت همسایگان (به دلیل سلب نور، دید یا تجاوز به حریم) و در نتیجه درگیریهای حقوقی شود.
- مسئولیت مهندس ناظر:مهندس ناظر ساختمان نیز در صورت عدم گزارش به موقع تخلفات، مسئولیت قانونی خواهد داشت و ممکن است با محرومیت از کار یا جریمه از سوی شورای انتظامی نظام مهندسی مواجه شود.
نقش مهندس ناظر در گزارش تخلفات
مهندس ناظر وظیفه دارد بر روند اجرای ساختمان نظارت کامل داشته باشد و هرگونه تخلف از نقشههای مصوب، مقررات ملی ساختمان و ضوابط شهرداری را به مراجع ذیصلاح گزارش دهد. این گزارشها برای جلوگیری از ادامه تخلف و اعمال قانون ضروری هستند. در صورت عدم گزارش یا تأیید تخلفات، مهندس ناظر نیز شریک جرم محسوب شده و با عواقب قانونی روبرو خواهد شد.

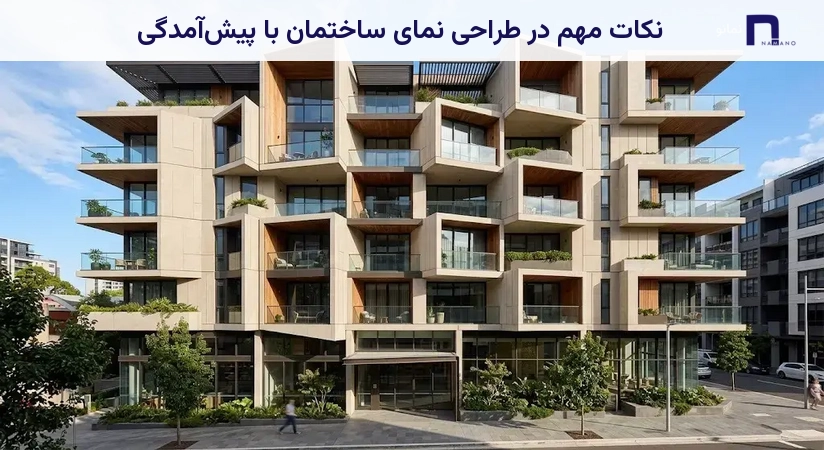

نکات مهم در طراحی نمای ساختمان با پیشآمدگی
طراحی نمای ساختمان با پیشآمدگی، نیازمند دقت و خلاقیت است تا هم ضوابط رعایت شود و هم نتیجه نهایی از نظر زیباییشناختی و عملکردی مطلوب باشد.
ملاحظات زیباییشناختی و عملکردی
پیشآمدگیها فرصتی برای ایجاد عمق، سایه و بافت در نما هستند. طراحان باید با در نظر گرفتن:
- تناسبات:ابعاد پیشآمدگیها باید با کلیت ساختمان و محیط اطراف تناسب داشته باشد.
- مصالح:انتخاب مصالح مناسب برای پیشآمدگیها میتواند به زیبایی و دوام آنها کمک کند.
- نورپردازی:نورپردازی صحیح میتواند جلوه پیشآمدگیها را در شب دوچندان کند.
- عملکرد:پیشآمدگیها باید علاوه بر زیبایی، کاربری مشخصی نیز داشته باشند؛ مثلاً ایجاد سایه، فضای سبز کوچک یا بالکن.
با رویکردی خلاقانه، میتوان پیشآمدگیها را به عنصری شاخص و جذاب در طراحی نما تبدیل کرد.
اهمیت انطباق با مبحث چهارم مقررات ملی ساختمان
مبحث چهارم مقررات ملی ساختمان با عنوان «الزامات عمومی ساختمان»، شامل بسیاری از ضوابط و مقررات مربوط به ابعاد، ارتفاعات، نورگیری، تهویه و سایر جنبههای طراحی و اجرای ساختمان است که به طور مستقیم یا غیرمستقیم بر پیشآمدگیها نیز تأثیر میگذارد. مهندسان طراح و ناظر باید به طور کامل با مفاد این مبحث آشنا بوده و اطمینان حاصل کنند که تمامی پیشآمدگیها و سایر اجزای ساختمان، با این مقررات ملی مطابقت دارند. این انطباق، نه تنها برای اخذ مجوزها ضروری است، بلکه کیفیت، ایمنی و دوام ساختمان را نیز تضمین میکند.
نتیجهگیری
پیشآمدگی نمای ساختمان یا کنسول، عنصری مهم در معماری شهری است که میتواند به زیبایی و کارایی بنا بیفزاید. با این حال، اجرای آن تابع ضوابط و مقررات مشخصی است که توسط شهرداریها و بر اساس طرح تفصیلی هر شهر تعیین میشود. از حداقل ارتفاع 3.5 متری از کف معبر گرفته تا محدودیتهای عمق بر اساس عرض گذر (مانند 80 سانتیمتر برای معابر 12 تا 20 متری و 120 سانتیمتر برای معابر بالای 20 متر)، تمامی این قوانین با هدف حفظ ایمنی عمومی، زیبایی شهری، تأمین نور و هوا و جلوگیری از مزاحمت برای همسایگان وضع شدهاند. همچنین، نحوه محاسبه زیربنای بالکنها و تراسها بسته به عمق و میزان باز بودن آنها متفاوت است و عدم رعایت این ضوابط میتواند منجر به جریمههای سنگین، عدم صدور پایان کار و مشکلات حقوقی شود. آگاهی کامل از این مقررات و همکاری با مهندسان متخصص، کلید طراحی و ساختوسازی ایمن، قانونی و زیبا است. بنابراین، قبل از هرگونه اقدام به طراحی یا اجرای پیشآمدگی، مطالعه دقیق ضوابط مربوطه و مشورت با کارشناسان امر ضروری است تا از بروز هرگونه مشکل در آینده جلوگیری شود.
